製品情報 深絞型真空包装機

・一連の包装工程を自動処理
・広範囲な包装ニーズに対応する高機能機

動画コンテンツ

PF250動画
特徴
操作性
上下2本のロールフィルムを使用し、容器成形、包装物充填、真空(ガス置換)、シール、カッティング、排出まで一連の包装工程を自動処理する真空包装機で、広範囲な包装ニーズに対応できる多様性に富んだ高性能機です。
ディスプレイ操作盤に手順、工程内容、トラブル内容などが自動表示されるため、経験のないオペレーターにも容易に機械操作が可能です。
<操作盤画面例>
安全性
緊急非常停止、清掃整備作業時の運転禁止等の安全対策も万全です。
防錆性・サニタリー性
フレーム、カバー共にステンレス製のため錆の発生がなく、サニタリー性にも優れています。
その他
豊富な機種構成とオプション装置の選択により、より付加価値の高い包装形態が得られます。
仕様
フィルム幅(※1)

250

320

440

送りピッチ(※1)

210

260

320

成形深さ(最大)

40

70

幅方向列数(最大)

送り方向列数(最大)

能力(※2)

5~9ショット/分

5~10ショット/分

使用
フィルム

 ●巻径 上部

最大250Φ

最大360Φ

       下部

最大350Φ

最大400Φ

●巻芯

内径76.2Φ(3インチ)

脱気開口 下フィルムスリット方式
シール方式 ヒートシール方式
真空ポンプ

1,050L/分(内蔵)

4,170L/分

4,170L/分

コンプレッサー

2.2kw

3.7kw

5.5kw

電源

総設備電力
(3相200V 50/60Hz)


7kw

17kw

21kw
(内訳)本体 2.3kw 5kw 5kw
真空ポンプ 2.2kw 7.5kw 7.5kw
コンプレッサー 2.2kw 3.7kw 5.5kw
エアドライアー 0.16kw 0.22kw 0.22kw
冷却水 不要 0.2Mpa以上4L/分

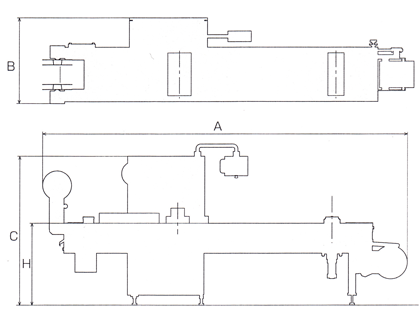

外形図
機械寸法(A×B×C)
[単位㎜]

3,470×870×1,535

4,340×1,120×1,500

5,310×1,220×1,500

作業面高さ(H)
[単位㎜]

870

870

870

機械質量(kg)

950

1,300

1,700

(※1)フィルム幅、送りピッチについては上記標準以外にも各種バリーションに対応できます。
(※2)能力は被包装物によって異なります。
○上記仕様は標準仕様です。オプション装置の組込等により、変更になる場合があります。
○機種によりオプション装置に制限があります。

お問合せについてはこちら
先頭へ

・横長2m未満のコンパクト設計
・下フィルムロール径は従来機と同じ350mmを実現

動画コンテンツ

PFC440動画
操作性
原反ロール径350mmを採用の場合は、通常深絞り機と同様に下フィルムは約800m(110μ)巻きが可能になり、フィルム交換の手間はそのままです。
省スペース
下フィルムの原反は350mmの大口径ロールの採用が可能であり、新品フィルム実装時でも機長が1,998mmと2mを切るコンパクト設計です。
安全性
緊急非常停止、清掃整備作業時の運転禁止等の安全対策も万全です。
防錆性・サニタリー性
フレーム、カバー共にステンレス製のため錆の発生がなく、サニタリー性にも優れています。
その他
フィルム幅440mm、ピッチ200mm、深さ50mmと機長に対して最大クラスの成型寸法を確保しました。
リーズナブルな価格を実現しましたので、お求めやすくなり、生産ラインの自動化に貢献します。

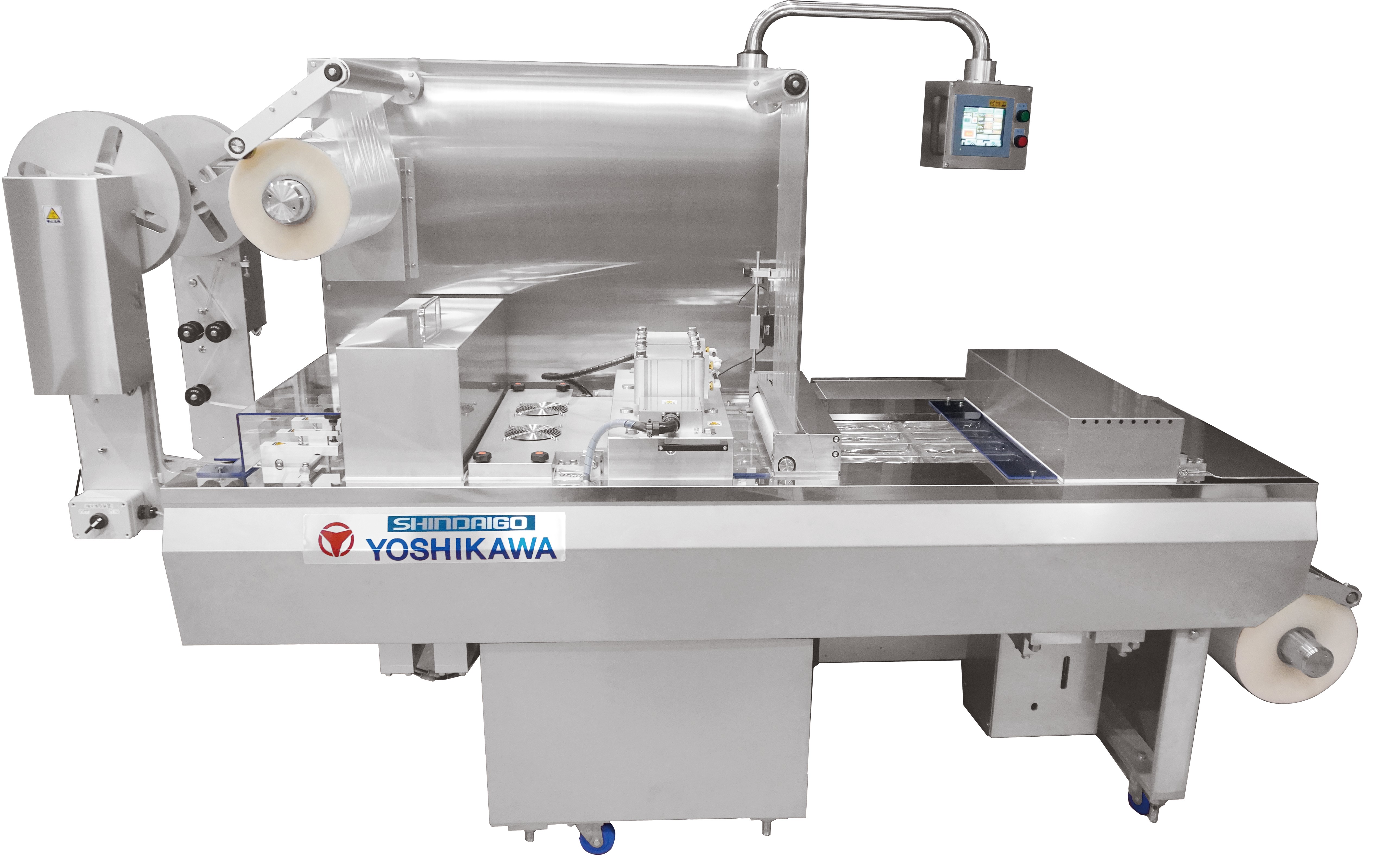

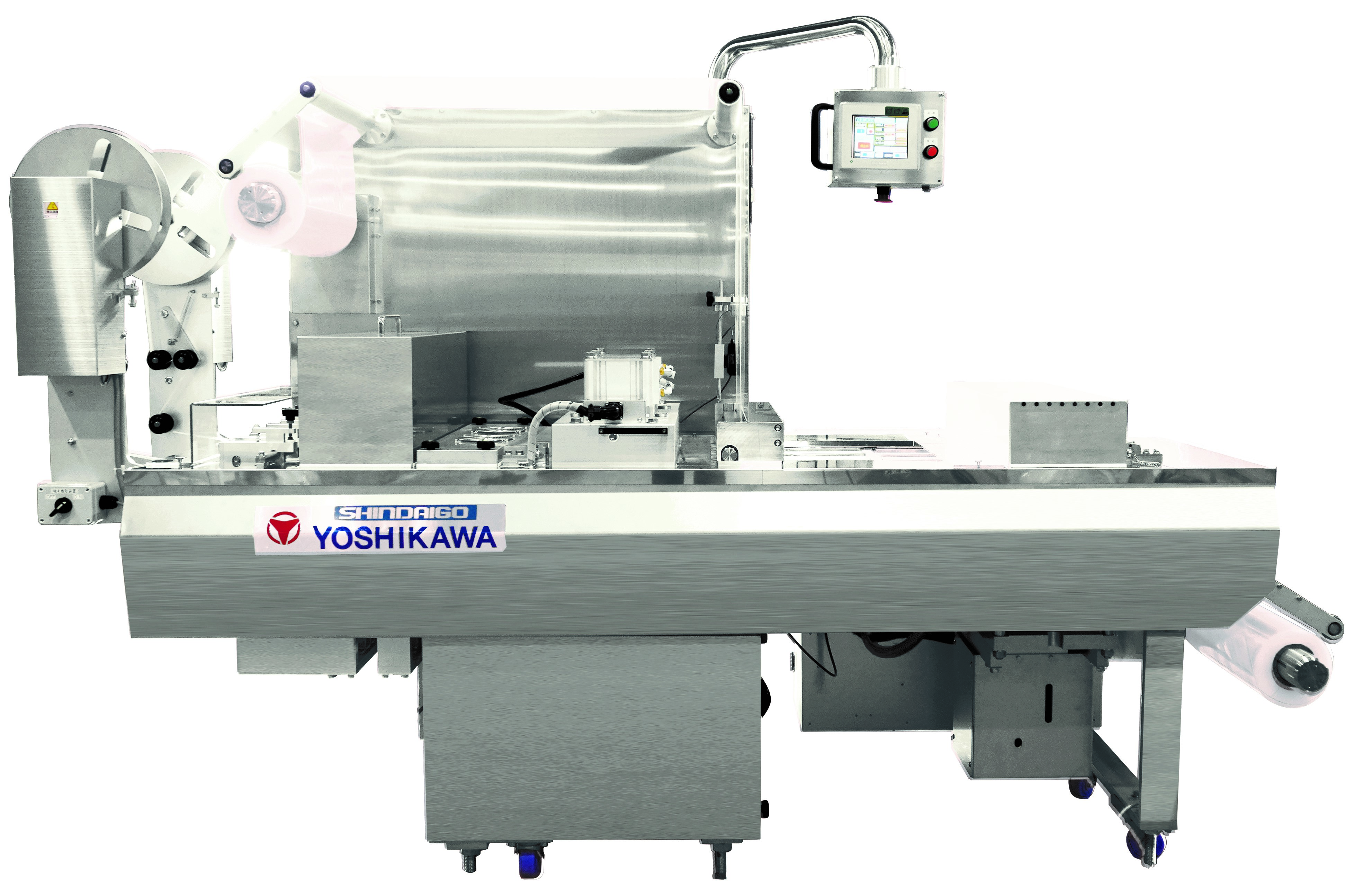

装置画像
間取り図例

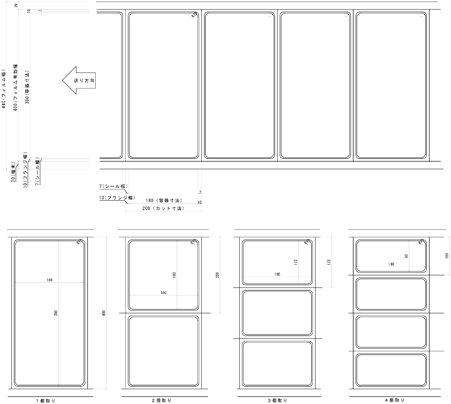

成形寸法
[単位㎜]

送り方向 幅方向
A(※) B(1列1重) C(2列1重) D(3列1重) E(4列1重)

内寸 180 380 180 113 80
外寸 200 400 200 133 100

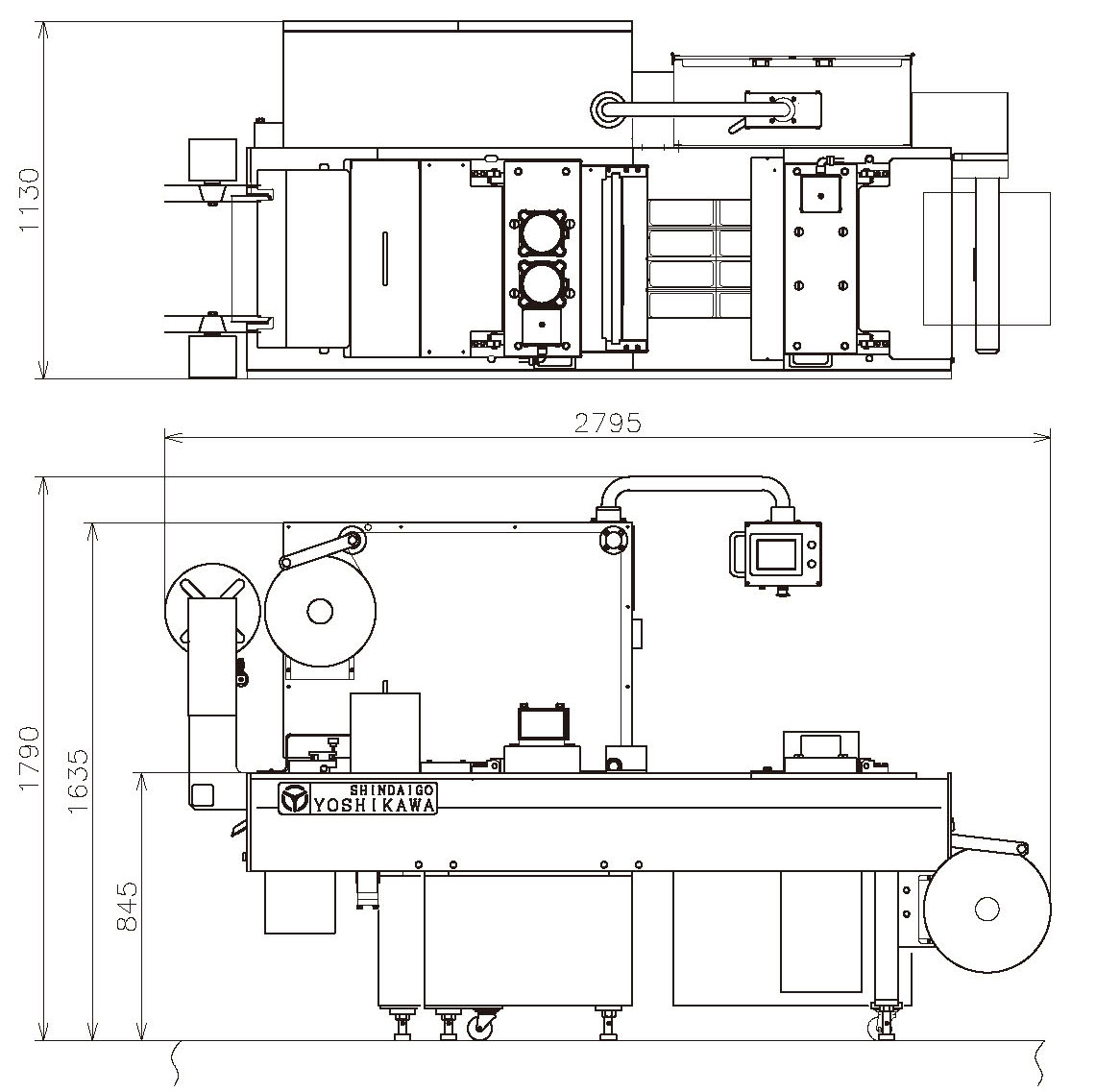

外形図

※ 送り方向ピッチAにつきましては、固定ピッチであり、変更はできません。
   幅方向については、ご相談ください。

仕様
装置全長

装置寸法
実装寸法(下フィルム装填時)

1,900mm
1,998mm

機械質量

約800kg

電源

3相200V 50/60Hz 約8kw (総容量)

真空ポンプ

内蔵

フィルム幅

440mm

フィルム送りピッチ

200mm(固定)

成形深さ

max 50mm

下フィルムロール
:φ350mm
最大可能巻き長

110μフィルム時:約800m
150μフィルム時:約600m

ショット数  *

最大7ショット/分

オプション

フィルムブレーキ・印字装置・排出コンペヤ等

機械寸法[単位㎜]

幅904 長1998 高1593

※ショット数につきましては、真空度・被包装物により異なります
  最大ショット数は含気シール時です
