製品情報

据置型真空包装機

・チャンバーを閉じるだけの簡単操作
・幅広い真空包装に対応可能な標準機

操作性

・	袋詰めした商品を並べて、チャンバーを閉じるだけの簡単操作で真空包装ができます。

・	デジタル操作メモリーを採用し、作業性・操作性を向上させました。

　　①メモリ機能（3メモリー）を利用して作業工程を記憶可能です。

　　②真空ポンプのオイル交換タイミングをお知らせします。

・	チャンバー開閉角度は最大85度まで可能であり、袋並べ時の作業性が格段に向上しました。

防錆・サニタリー性

・	フレーム、カバー共にステンレス性のため、錆の発生が無く、サニタリー性にも優れています。

その他

・	従来機に比較して全体的にコンパクト化を図りました。

・	従来機に比較して清掃性・メンテ作業性等を向上させました。

・	チャンバーの傾斜角度は0度～20度まで変更可能であり、液・汁を含む製品にも対応可能です。

・	シール有効長が920mmと長く量産効果が期待できます。

・	簡易ガス充填の装備も可能です。

有効寸法
[単位㎜]

型式		YN３２	YN４６

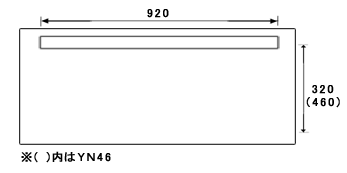

真空ボックス (シール有効) [単位㎜]	幅	１，０１０　（８㎜×９２０×１本）	１，０２０　（８㎜×９２０×１本）
	奥行	３７０（３２０）	５１０（４６０）
	高	４０	８０
	深	４０	６０
能力		１．５～２．５回／分　　　　*1
電源		３相２００V　５０／６０Hz　　　　*2
電源容量		５０Hz：　２．５ｋｗ　６０Hz：　２．９ｋｗ
真空ポンプ
	型式	Ｒ５Ａ－００６３Ｆ
	５０Ｈｚ	排気速度　６３㎥/h　　容量　２．０ｋｗ
	６０Ｈｚ	排気速度　７６㎥/h　　容量　２．４ｋｗ
機械寸法 [単位㎜]	幅	１,０６０	１,０６０
	奥行	６０５	７２０
	高	１，０１７　（１，３１０チャンバー開時）	１，０４５　（１，４５５チャンバー開時）
機械質量		２３０kg	２４０kg

*1：処理能力は被包装物により異なる場合があります。
*2：380V等の海外電圧への変更も可能です。

・チャンバーを閉じるだけの簡単操作
・幅広い真空包装に対応可能な標準機
・L型シール部採用により袋長さに応じてシール部の使い分けが可能
・小型の多様型真空包装機

操作性

・	袋詰めした商品を並べて、チャンバーを閉じるだけの簡単操作で真空包装ができます。

・	デジタル操作メモリーを採用し、作業性・操作性を向上させました。

　　①メモリ機能（3メモリー）を利用して作業工程を記憶可能です。

　　②真空ポンプのオイル交換タイミングをお知らせします。

・	チャンバー開閉角度は最大85度まで可能であり、袋並べ時の作業性が格段に向上しました。

防錆・サニタリー性

・	フレーム、カバー共にステンレス性のため、錆の発生が無く、サニタリー性にも優れています。

その他

・	従来機に比較して全体的にコンパクト化を図りました。

・	従来機に比較して清掃性・メンテ作業性等を向上させました。

・	チャンバーの傾斜角度は0度～20度まで変更可能であり、液・汁を含む製品にも対応可能です。

・	簡易ガス充填の装備も可能です。

・	標準シール部の配置は横-縦ですが、オプションとして縦-縦の配置も可能です。

有効寸法
[単位㎜]

型式		ＹＮＬ４６－Ｐ６０

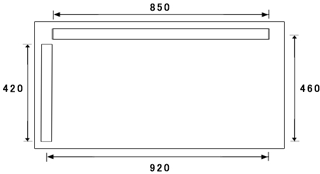

真空ボックス (シール有効) [単位㎜]	幅	１，０２０　（横８㎜×８５０×１本）（縦８㎜×４２０×1本）
	奥行	５１０（４６０）
	高	８０
	深	６０
能力		１．５～２．５回／分　　　　　　　*1
電源		３相２００V　５０／６０Hz　　　　*2
電源容量		５０Hz：　２．５ｋｗ　６０Hz：　２．９ｋｗ
真空ポンプ
	型式	Ｒ５Ａ－００６３Ｆ
	５０Ｈｚ	排気速度　６３㎥/h　　容量　２．０ｋｗ
	６０Ｈｚ	排気速度　７６㎥/h　　容量　２．４ｋｗ
機械寸法 [単位㎜]	幅	１,０６０
	奥行	７２０
	高	１，０４５　（１，４５５チャンバー開時）
機械質量		２５０kg

*1：処理能力は被包装物により異なる場合があります。
*2：380V等の海外電圧への変更も可能です。

・長尺袋、大袋から小袋の量産まで可能
・３方向シール部採用の多用型機

操作性

・	３方向（左・右・奥）シール部採用で長尺袋、大袋から、小袋量産にも使用できる多用型機です。

・	左・右・奥に配置されたシール部はスイッチの切替だけで簡単に左・右・奥と単独で使うことも可能です。

量産性

・	左・右・奥に配置されたシール部を効果的に使い分けることで量産効果が期待できます。

防錆・サニタリー性

・	フレーム、カバー共にステンレス製のため錆の発生がなく、サニタリー性にも優れています。

その他

・	簡易ガスの装備も可能です。

・	底板深さは６０ｍｍと２００ｍｍの２種類が用意されていますので、用途に応じてお選びください。

有効寸法
[単位㎜]

型式		ＬＨ-Ｐ６０	ＬＨ-Ｐ２００
真空ボックス (シール有効) [単位㎜]	幅	１,０８０　（横８㎜×８２０×１本）（縦８㎜×５３０×２本）
	奥行	５８０（５４０）
	高	６０
	深	６０	２００
能力		１．５～２．５回／分　　*1
電源		３相２００V　５０／６０Hz　　　*2
電源容量		５０Hz：　３．２ｋｗ　６０Hz：　３．９ｋｗ
真空ポンプ
	型式	Ｒ５Ａ－０１００Ｆ
	５０Ｈｚ	排気速度　１００㎥/h　　容量　２．７ｋｗ
	６０Ｈｚ	排気速度　１２０㎥/h　　容量　３．４ｋｗ
機械寸法 [単位㎜]
	幅	１，１６０
	奥行	８３０
	高	１,０３０　（１，６００チャンバー開時）
機械質量		３７０kg	３９０kg

*1：処理能力は被包装物により異なる場合があります
*2：380V等の海外電圧への変更も可能です

・アクリルチャンバー採用により
　真空状態の目視可能
・作業スペースを有効に活用可能な汎用機

操作性

・	操作性に優れたデジタル操作パネル（９種類のプログラムメモリーとテストプログラムメモリー）を採用しています。

量産性

・	設置面積が少ないコンパクトな設計です。

防錆・サニタリー性

・	フレーム、カバー共にステンレス製のため錆の発生がなく、サニタリー性にも優れています。

その他

・	用途により、２種類のシール部を用意しています。

・	簡易ガスの装備も可能です。

有効寸法
[単位㎜]

型式		ＶＭＳ２２３

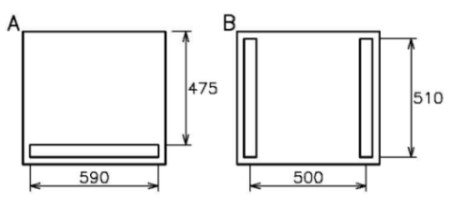

真空ボックスシール有効 [単位mm]
	幅	（Ａ：３．５㎜ダブル×５９０×１本）６１０（Ｂ：３．５㎜ダブル×５１０×２本）
	奥行	５２０
	高	２００
上部チャンバー（リッド）		ステンレス（ハイリッド）
下部チャンバー		ステンレス（ピット付き）
操作パネル		デジタル
電源		３相２００V　５０／６０Hz
電源容量
	Ａ	５０Hz：　２．５ｋｗ　６０Hz：　２．９ｋｗ
	Ｂ	５０Hz：　２．５ｋｗ　６０Hz：　２．９ｋｗ
真空ポンプ
	型式	Ｒ５Ａ－００６３Ｆ
	５０Ｈｚ	排気速度　６３㎥/h　　　　容量　２．０ｋｗ
	６０Ｈｚ	排気速度　７６㎥/h　　　　容量　２．４ｋｗ
機械寸法 [単位㎜]
	幅	６８０
	奥行	７２０
	高	１，０３０　（１，０４５チャンバー開時）
機械質量		１６５ｋｇ

・省スペース、高操作性
・据置型スタンダードモデル

操作性

・	操作性に優れたデジタル操作パネル（９種類のプログラムメモリーとテストプログラムメモリー）を採用しています。

防錆・サニタリー性

・	フレーム、カバー共にステンレス製のため錆の発生がなく、サニタリー性にも優れています。

その他

・	簡易ガスの装備も可能です。

・	用途により、２種類のシール部を用意しています。

有効寸法
[単位㎜]

型式		ＶＭＳ３３３
真空ボックスシール有効 [単位mm]
	幅	（Ａ：３．５㎜ダブル×５５０×２本）８５０（Ｂ：３．５㎜ダブル×７９０×２本）
	奥行	（Ａ：７１０）８５０（Ｂ：４６０）
	高	２００
上部チャンバー（リッド）		ステンレス（ハイリッド）
下部チャンバー		ステンレス（フラット）
操作パネル		デジタル
電源		３相２００V　５０／６０Hz
電源容量
	Ａ	５０Hz：　３．２ｋｗ　６０Hz：　３．９ｋｗ
	Ｂ	５０Hz：　３．２ｋｗ　６０Hz：　３．９ｋｗ
真空ポンプ
	型式	Ｒ５Ａ－０１００Ｆ
	５０Ｈｚ	排気速度　１００㎥/h　　　　容量　２．７ｋｗ
	６０Ｈｚ	排気速度　１２０㎥/h　　　　容量　３．４ｋｗ
機械寸法 [単位㎜]
	幅	９２０
	奥行	８４０
	高	１，１３５　（１，５１０チャンバー開時）
機械質量		２５０ｋｇ
